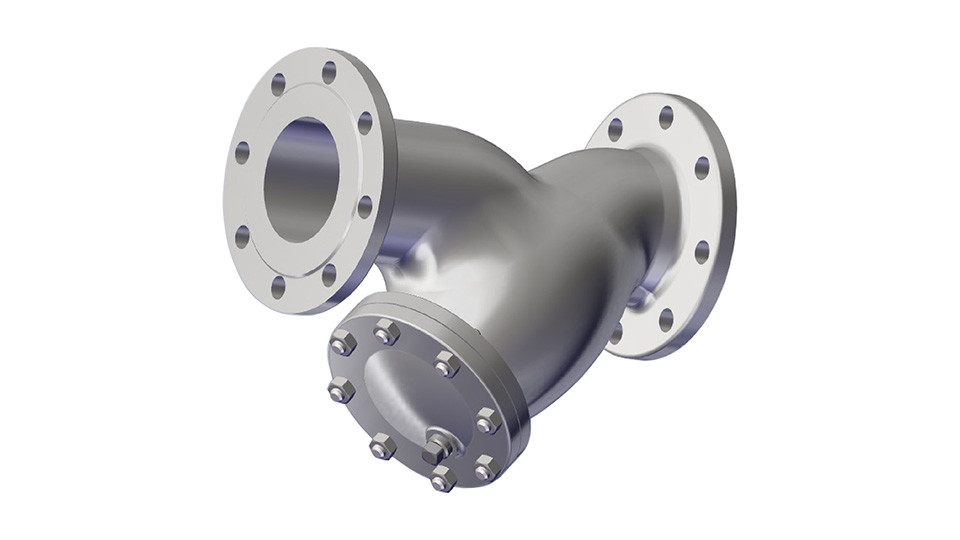

Y स्ट्रेनर डक्टिल या कास्ट आयरन कक्षा 125/150 ANSI PN16/PN10

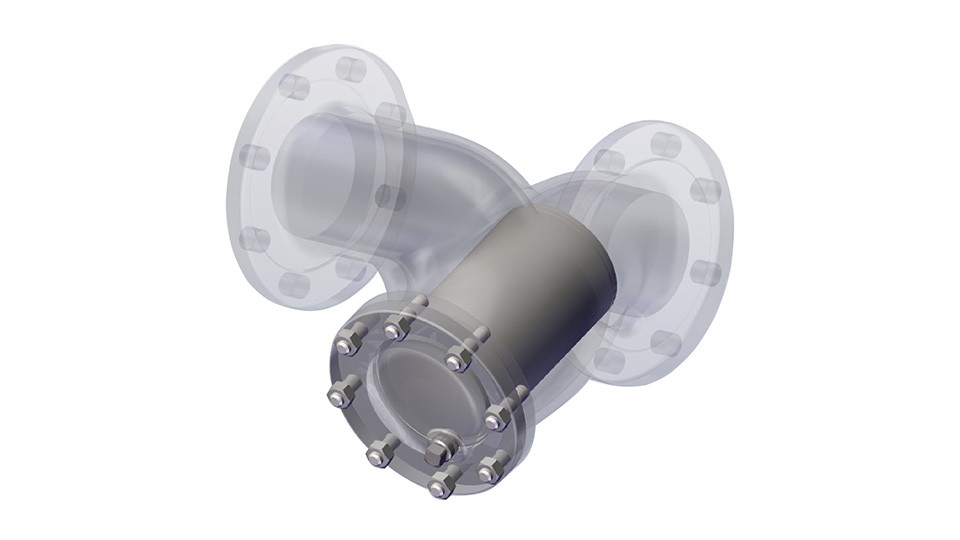

फ़िल्टर में एक स्टेनलेस स्टील वायर जाल या छिद्रित प्लेट शामिल है जो पाइप में अजनबी पदार्थों (जैसे पाइप में तलछट और लोहे की जंग) को फ़िल्टर करता है,और एक संरचना है कि पाइपिंग से जमा विदेशी पदार्थ को दूर कर सकते हैं है.
इससे वाल्व और संबंधित उपकरणों को नुकसान पहुंचाने से अजनबी पदार्थों को रोका जाता है और सुविधाओं और उपकरणों की सुरक्षा और स्थायित्व में वृद्धि होती है।
विभिन्न तरल पदार्थों के अनुरूप INOVI फिल्टर
पाइपलाइन के माध्यम से बहने वाले पानी, तेल, गैस, हवा और भाप जैसे विभिन्न तरल पदार्थों में अजनबी पदार्थ, पाइपलाइन में संक्षारण, लीक होने वाले गास्केट आदि के कारण होने वाली धूल हो सकती है और यदि इसे छोड़ दिया जाए,पाइपलाइन में स्थापित विभिन्न वाल्वों की वाल्व सीटें क्षतिग्रस्त हो सकती हैंइन समस्याओं से बचने के लिए, विभिन्न उपकरणों को सामान्य रूप से काम नहीं करने या उपकरणों को नुकसान पहुंचाने की संभावना है।पाइपलाइन में एक महत्वपूर्ण भूमिका निभाता है जो द्रव में विदेशी पदार्थों और मलबे को अलग करता है और समाप्त करता है.
स्ट्रेनर्स को उनके आकार के अनुसार वाई-टाइप स्ट्रेनर और यू-टाइप स्ट्रेनर में वर्गीकृत किया जाता है। INOVI वाई-टाइप स्ट्रेनर की आपूर्ति करता है, जिसमें अपेक्षाकृत कम तरल पदार्थ प्रतिरोध और एक कॉम्पैक्ट माउंट स्पेस होता है।यू-प्रकार का फ़िल्टर, जो उपकरण के लिए प्रत्यक्ष पाइप की अनुमति देते हैं।
वाई प्रकार के फिल्टर स्क्रीन का प्रकार और चयन
फिल्टर में द्रव में अजनबी पदार्थों, गंदगी आदि को खत्म करने के लिए एक स्क्रीन शामिल है, लेकिन द्रव के प्रकार, निर्धारित दबाव,प्रवाह वेग, आदि Y आकार के फ़िल्टर की स्क्रीन में एक छिद्रित प्लेट स्क्रीन होती है जिसमें निर्दिष्ट पिच पर स्टेनलेस स्टील शीट में छेद किए जाते हैं,स्टेनलेस स्टील के तार से बने साधारण बुना हुआ और टाटामी बुना हुआ तार जाल, और इस तार जाल से जुड़े प्रबलित प्लेट के साथ एक डबल-संरचित स्क्रीन।
स्टेनलेस स्टील के तार जाल का प्रकार
स्टेनलेस स्टील के तार जाल प्रकार एक जाल के साथ चिह्नित कर रहा है। एक जाल एक तार जाल में जाल की संख्या का प्रतिनिधित्व करने वाली इकाई है,और सादे बुनाई के लिए 1 इंच के बीच एक पंक्ति में जाल की संख्या को संदर्भित करता हैजाल की संख्या जितनी अधिक होगी, जाल उतना ही बारीक होगा। हालांकि, ध्यान दें कि एक ही जाल के लिए भी तार के व्यास के आधार पर उद्घाटन क्षेत्र भिन्न होता है।सही आंकड़ा एक इंच के बीच एक पंक्ति में 5 मेष के साथ एक 5-मेष स्क्रीन दिखाता है.
कास्ट आयरनइसका एक लंबा इतिहास है जो सैकड़ों वर्षों का है और मुख्य रूप से निम्न दबाव, निम्न तापमान अनुप्रयोगों के लिए उपयोग किया जाता है।सभी INOVI कास्ट आयरन वाल्व हमारे सख्त गुणवत्ता नियंत्रण प्रणाली के तहत हमारे विशेष संयंत्र में निर्मित कर रहे हैंइनोवी कास्ट आयरन वाल्व आम तौर पर भवनों में एयर कंडीशनिंग और पाइपलाइन, अग्निशमन उपकरण,विभिन्न औद्योगिक संयंत्रों में जल और सीवरेज लाइनें और उपयोगिता प्रणाली.
उपयोग का परिदृश्य
- ・भवन उपकरण, कारखाना उत्पादन उपकरण, मशीन टूल्स, उपकरण आदि का वातानुकूलन और स्वच्छता
मुख्य लागू तरल पदार्थ
- पानी, तेल, गैस (गैर ज्वलनशील)
प्रौद्योगिकी का बिंदु
- ・हम एक लाइनअप है कि DIN मानक के साथ संगत है ¥ ग्रे कास्ट आयरन वाल्व प्रदान करते हैं. ¥
- ・स्टीयरिंग व्हील को ergonomic दृष्टिकोण से पकड़ने और संचालित करने में आसानी के लिए डिज़ाइन किया गया है।
- ・0.01mg/L और उससे नीचे के स्तर को साफ किया जाता है और इसका उपयोग पानी की आपूर्ति के लिए वाल्व के रूप में किया जा सकता है।
- ◆कास्ट आयरन अस्तर उच्च तापमान और उच्च दबाव अनुप्रयोगों जैसे पेट्रोलियम संयंत्रों के लिए वाल्व हैं।
- ◆कास्ट आयरन का आवरण 2B या 60B से बड़ा हो सकता है।
लोहे का लोहा निम्न तापमान और उच्च दबाव
डक्टिल आयरन में साधारण कास्ट स्टील की तुलना में बहुत अधिक मजबूत यांत्रिक गुण होते हैं। डक्टिल वाल्वों में भी ऑपरेटिंग दबाव और तापमान की एक विस्तृत श्रृंखला होती है,और स्टेनलेस स्टील वाल्वों की तुलना में अधिक किफायती हैंबाजार की मांगों के अनुसार, IVOVI समूह के पास जल, वायु, गैस, तेल और अन्य अनुप्रयोगों में उपयोग किए जाने वाले ब्लोव सील वाल्व और मानकीकृत डक्टिल वाल्व हैं।
डक्टिल वाल्व मुक्त कार्बन-गोलाकार डक्टिल आयरन (एफसीडी-एस) से बने वाल्व होते हैं जिन्हें धातु विज्ञान संरचना में ग्राफाइट कहा जाता है। डक्टिल आयरन में साधारण कास्ट आयरन की तुलना में मजबूत यांत्रिक गुण होते हैं.INOVI के डक्टिल वाल्व के लिए डक्टिल कास्ट आयरन (FCD-S) का प्रयोग किया जाता है, और संरचना में ग्राफाइट स्फेरोइडिंग नरम कास्ट आयरन से अलग है।नरम कास्ट आयरन यांत्रिक गुणों में नरम कास्ट आयरन की तुलना में वाल्व के लिए अधिक उपयुक्त हैडक्टिल वाल्व का व्यापक रूप से भाप, गैस, तेल और पानी जैसे औद्योगिक अनुप्रयोगों में उपयोग किया जाता है।
उपयोग का परिदृश्य
- ・भवन उपकरण, कारखाना उत्पादन उपकरण, मशीन टूल्स, उपकरण आदि का वातानुकूलन और स्वच्छता
ज्वलनशील गैसें, गैस लाइनें आदि (उच्च दबाव वाली गैस के तहत अनुमोदित)
मुख्य लागू तरल पदार्थ
- ・भाप, ईंधन तेल, ज्वलनशील गैस
प्रौद्योगिकी का बिंदु
- डक्टिल वाल्व डाली हुई स्टील/स्टेनलेस वाल्व की तुलना में अधिक किफायती होते हैं।
- ・इस उत्पाद में एक व्यापक ऑपरेटिंग दबाव और तापमान रेंज है। इसका उपयोग न केवल सामान्य प्रयोजनों जैसे भवन सुविधाओं के लिए किया जा सकता है,लेकिन उच्च दबाव गैस संयंत्रों के लिए एक वाल्व के रूप में भी, दबाव वाहिकाओं, और खतरनाक सामग्री भंडारण टैंक।
वाल्व के रूप में आवेदन
- ◆भाप, गैस और तेल के लिए
- ◆जला हुआ इस्पात से सस्ता और कास्ट आयरन से अधिक मजबूत वाल्व
INOVI आपूर्ति कई प्रकार के वाल्वों का उपयोग कार्यालय भवनों, होटलों, सार्वजनिक सुविधाओं, घरों और अन्य सुविधाओं के निर्माण में किया जाता है।एयर कंडीशनिंग उपकरण सहित, हीट स्रोत उपकरण, गर्म पानी आपूर्ति उपकरण के लिए हीट एक्सचेंज पाइपहमारे एकीकृत पाइपिंग सिस्टम के साथ, हमारी अद्वितीय डिजिटल डिजाइन सेवा द्वारा समर्थित, आपको हमेशा एक एकीकृत पाइपिंग सिस्टम स्थापित करने के लिए सबसे अच्छा और सबसे कुशल समाधान मिलता है।जिस क्षण से आपकी योजना डिजिटल ड्राइंग बोर्ड पर तैयार की जाती है, हम अपने पूर्ण और अनुकूलित समाधानों पर सलाह प्रदान करते हैं।
मुख्य बिंदु
कास्ट आयरन (कास्ट आयरन अस्तर) सामान्य तापमान और निम्न दबाव
इसका पिघलने का बिंदु अपेक्षाकृत कम 1150°C है, और इसका उपयोग कम दबाव और कमरे के तापमान के लिए वाल्व में किया जाता है।
आईएनओवी कास्ट आयरन वाल्व का निर्माण एक विशेष संयंत्र में किया जाता है।
कास्ट आयरन वाल्व का उपयोग कई क्षेत्रों में किया जाता है, जिसमें एयर कंडीशनिंग, भवन सुविधाओं की जल आपूर्ति और जल निकासी, अग्निशमन प्रणाली, जल आपूर्ति और सीवरेज प्रणाली,विभिन्न संयंत्रों की सहायक सुविधाएं.
कास्ट आयरन का अस्तर नायलॉन या इपोक्सी के साथ कास्ट आयरन से बने वाल्व की आंतरिक और बाहरी सतहों को अस्तर करके बनाया जाता है।
INOVI कास्ट आयरन के अस्तरों को कास्ट आयरन की उपसतह उपचार से लेकर अस्तर उपचार, निरीक्षण और शिपिंग तक अत्यंत सावधानी बरती गई है,राल की बेहतर संक्षारण प्रतिरोध प्रदर्शित करने के लिए.
इसका उपयोग नल के पानी और समुद्री जल के विभिन्न लाइनों में किया जाता है।
निर्माता की गारंटी
INOVI आपूर्ति कई प्रकार के वाल्वों का उपयोग कार्यालय भवनों, होटलों, सार्वजनिक सुविधाओं, घरों और अन्य सुविधाओं के निर्माण में किया जाता है।एयर कंडीशनिंग उपकरण सहित, हीट स्रोत उपकरण के लिए गर्मी विनिमय पाइप, गर्म पानी की आपूर्ति उपकरण हमारे एकीकृत पाइप सिस्टम के साथ, हमारे अद्वितीय डिजिटल डिजाइन सेवा द्वारा समर्थित,आप हमेशा एक एकीकृत पाइपिंग प्रणाली स्थापित करने के लिए सबसे अच्छा और सबसे कुशल समाधान मिलता है. डिजिटल ड्राइंग बोर्ड पर आपकी योजना तैयार होने के क्षण से, हम अपने पूर्ण और अनुकूलित समाधानों पर सलाह प्रदान करते हैं।
वाल्वों के बारे में बुनियादी ज्ञान
वाल्वों के बारे में बुनियादी ज्ञान की साइट पर आपका स्वागत है। आप में से कुछ लोग ¥ वाल्व से कम परिचित हो सकते हैं। हालांकि, ¥ वाल्व ¥ आपके रोजमर्रा के जीवन को छाया में दृढ़ता से समर्थन करता है।
वाल्व की उत्पत्ति 1000 ईसा पूर्व के आसपास प्राचीन मिस्र के खंडहरों से खोदे गए लकड़ी के मुर्गा से की जा सकती है। प्राचीन रोमन काल में, कुलीन वर्ग के घर में एक पानी का पाइप रखा गया था,और एक कांस्य मुर्गा आउटलेट से जुड़ा हुआ थाइस प्रकार, धातु वाल्व का व्यावहारिक उपयोग 2000 से अधिक वर्षों से किया जा रहा है।
आज, वाल्व का उपयोग वैश्विक पर्यावरण की रक्षा के लिए विभिन्न गतिविधियों में किया जाता है। इनमें रसोई, बाथरूम, शौचालय, कार्यालय भवनों में एयर कंडीशनिंग उपकरण,विनिर्माण संयंत्रों में विभिन्न सुविधाएं, वाहनों जैसे कारों और ट्रेनों, और बिजली संयंत्रों और जलने की मशीनों.
हम चाहते हैं कि आप वाल्व के बारे में जानें, ध्यान दें और उससे परिचित हों, जिसका एक लंबा इतिहास है और वह घर से लेकर व्यवसाय तक के क्षेत्रों में सक्रिय है।
